該機采用MPU微電腦控制、外形尺寸小，具備保護電路及報警顯示、焊接預熱波、電網電壓波動自動補償功能，保證能量輸出穩定，焊點質量高，維修方便，可提高焊接效率。適用于生產線上的大批量生產。
BT-380U/550D 焊接電源介紹

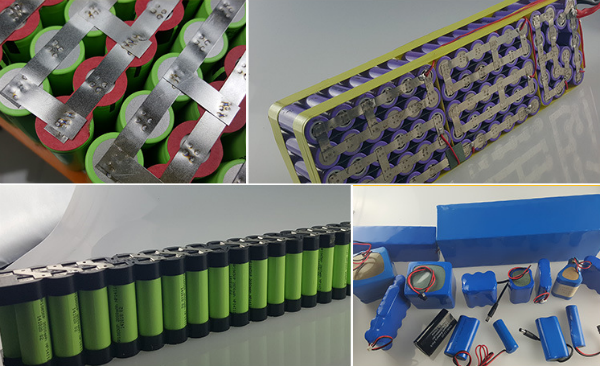

【適用范圍】BT-380U/550D專為動力電池.儲能電池.及自動化配套焊接電源企業而設計生產的。
技術參數
一、電源參數
【輸出功率】BT-380U-12KVA BT-550D-16KVA
【電 源】220VAC
【輸入電壓】200-240VAC
【初級電流（一般）】15-30A
【初級電流（最大）】30-60A
【電源頻率】50-60Hz
【電源插頭】3LEGS
二、次級電流
【次級電流（一般）】2000A
【次級短路電流（最大）】4500A
【功率因素】0.5﹪
三、焊接控制
【預焊脈沖數（MAX）】0-99
【焊接脈沖數（MAX）】】0-999
【焊接能量級數】0-99
【電源允許波動范圍】+30-40V
【數碼顯示】數碼管
【控制面板】輕觸薄膜式
【控制模組】盒式
【主控制芯片】8 位單片機×3
【記憶芯片】EEPROM
聯接
【電源】電源為 220V/50Hz 交流電，容量大于 30A。將電源插頭插入到符合電源要求的插座中，即可連接好電源。如插頭形式不匹配，可更換焊機電源插頭或電源插座。插頭、插座必須符合焊機的電源要求，接線牢靠、安全。
功能及操作
1、連接電源。
2、閉合電源的開關，指示燈亮，面板顯示所有 LED 燈及數字亮，并伴“BEEP”聲。1 秒鐘后，進入焊接狀態，保持上次關機前的所有狀態及數據不變。

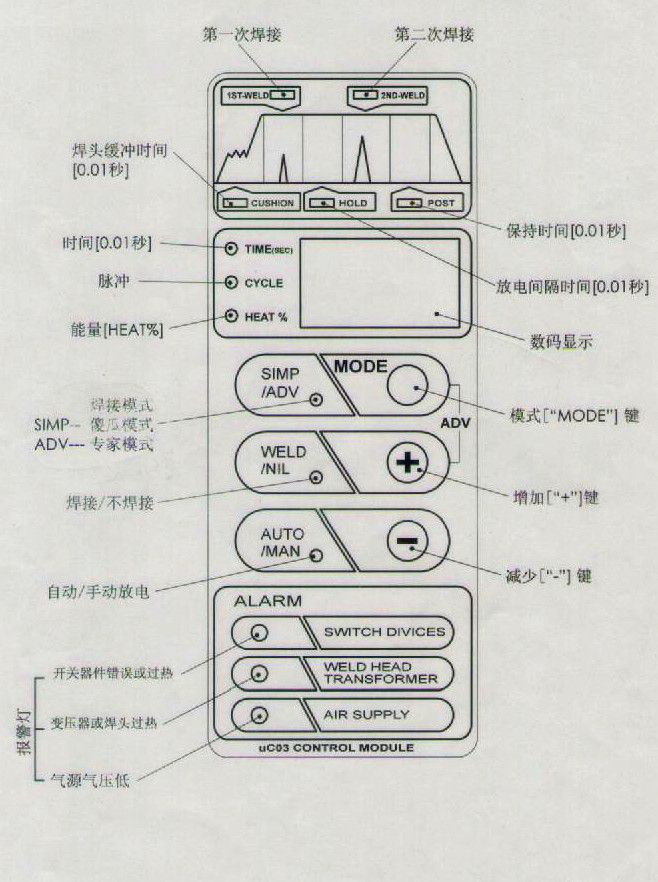

3、按“一”減鍵，使“WEDL”燈熄滅。根據《面板按鍵功能及操作》，使“MODL”三次，再按“+”鍵使“HOLD”燈亮，設置為自動焊接。然后回到焊接狀態。
4、在焊接狀態，按“+”鍵使“WEDL”燈亮。
設置焊接能量HEAT％和周波數CYCLE，將將兩數值設置成最小。根據需要設置預熱波數。
5、根據點焊效果，相應調整焊接能量，周波數。
·焊點不牢，適當調大能量數（HEAT）或氣壓。
·焊點發焦，適當調小能量（HEAT）數。
6、設置完成后即可大批量點焊。
7、關機時，在焊接狀態，關閉電源開關即可。不要再調整狀態關機。
