一、電芯分選機簡介
21700電芯自動分選機是用于21700電芯自動化分選電壓，內阻的設備，也可單獨分選電壓或分選內阻。本測試分選由PLC控制+PC工業電腦組成，PLC控制交流伺服電機，步進電機和氣缸等完成分選功能，PC負責數據采集和處理，以及數據保存。每小時完成圓柱成品電芯分選數量5000支左右。機械結構設計簡潔大方，系統測試性能穩定，品質一流，是目前市場上性價比最高的一款動力電池分選設備。
二、電芯分選機選型
標準型 BT-1805B 帶掃碼 BT-1805B
標準型 BT-1810B 帶掃碼 BT-1810B
標準型 BT-1820B 帶掃碼 BT-1820B
BT-1805B 為18650電芯6通道分選機，5個OK檔位，1個 NG 檔位

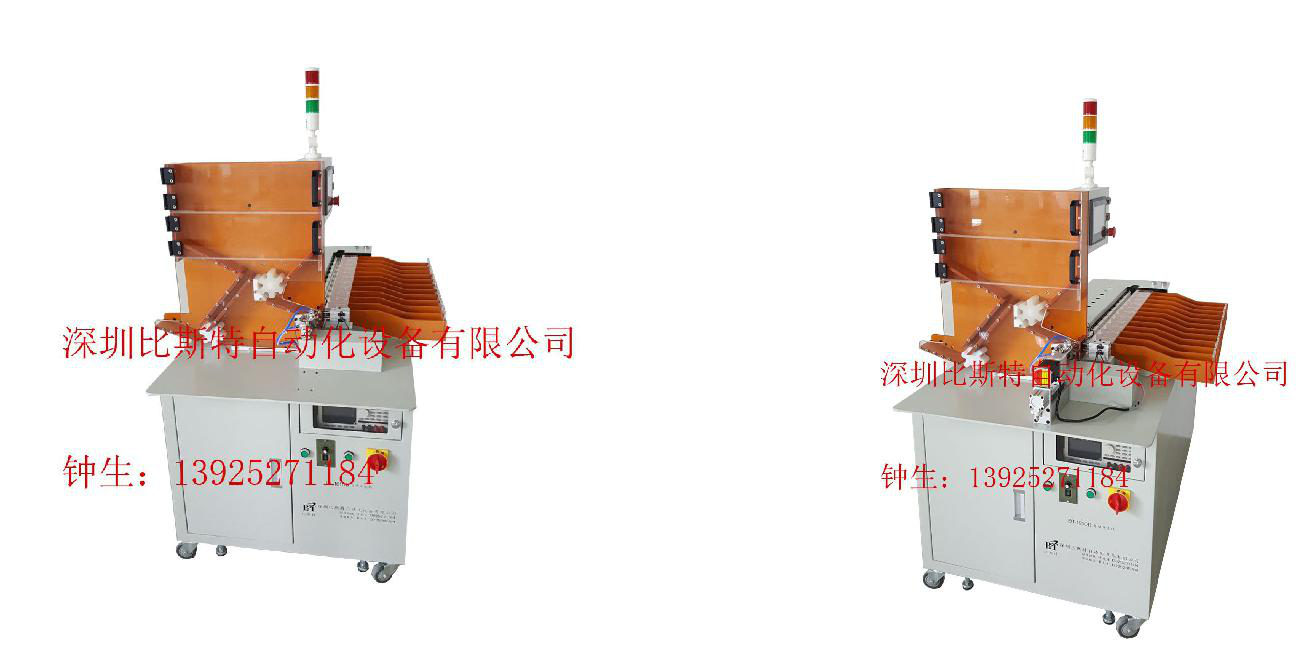

BT-1810B 為18650 電芯11通道分選機，10個OK檔位，1個 NG 檔位

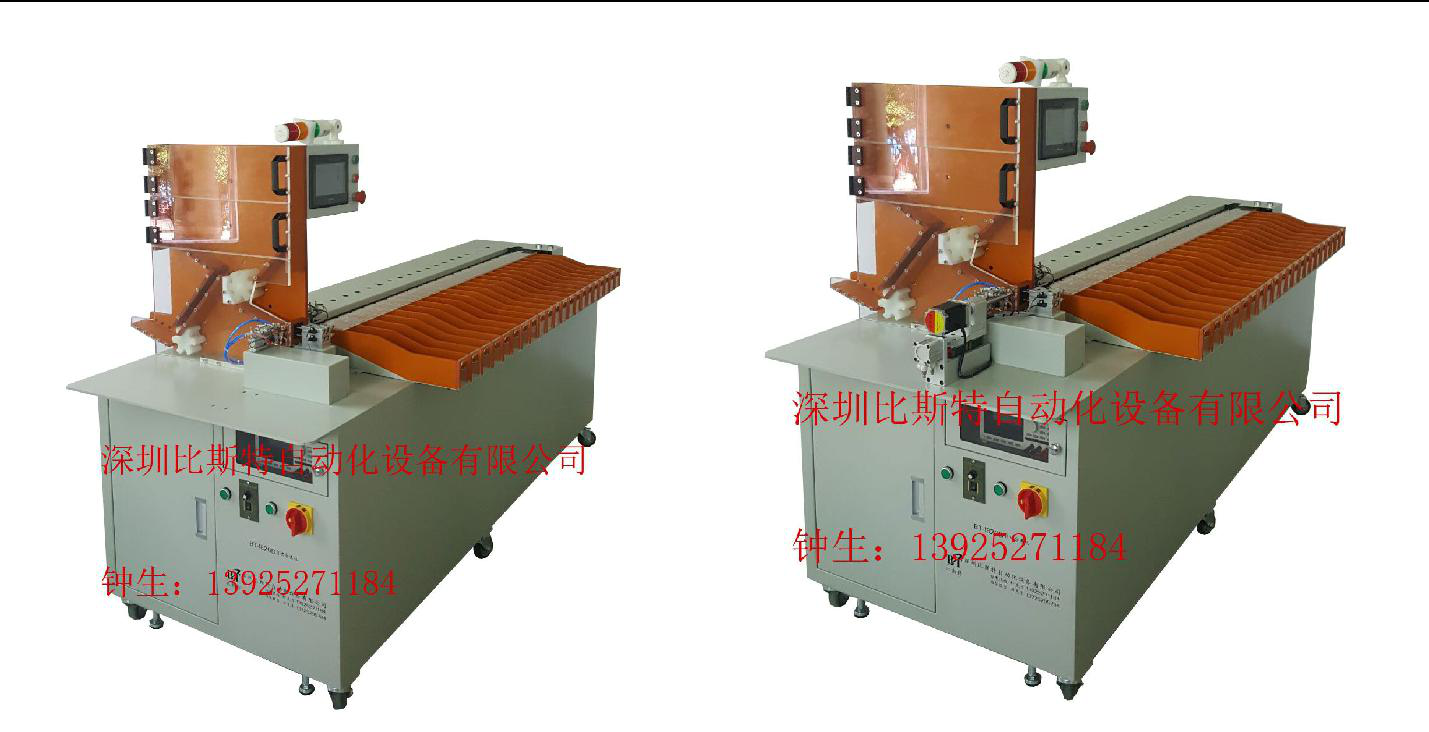

BT-1820B 為18650電芯21通道分選機，20個OK檔位，1 個 NG 檔位
四、技術參數
【生產效率】不帶掃碼約 5000 個電芯/小時，帶掃碼功能約 4500 個電芯/小時
【適應范圍】BT-1805/10/20B 為 18650 電芯的自動化分選電壓.內阻，也可單獨分選電壓或分選內阻
【掃碼功能】BT-1805B/10B/20B 都可以定制掃碼功能，標準型機器未帶掃碼器功能見附件掃碼器說明書
【自動聯機接口】可定制在機器料斗連接自動面墊機的出口，實現電芯自動銜接，節約人工成本
【其他】可定制掃碼和數據庫數據對接
【其他】可選配電芯動態測試儀，實際體現電芯的品質和帶載性能
【外部連接】可定制自動連接自動面墊機（電芯倒入自動貼面墊機，貼好面墊自動流入自動分選機，進行分選，節省人力）
【設備功率】1.6KW， 220V 交流電輸入，50HZ：1.6KW，110V 交流電輸入，50HZ(出口專用,需定制)
【使用氣壓】 0.4-0.8Mpa
【電壓設定】0.000V-6.000V,
【內阻設定】000.0 毫歐-999.9 毫歐
【標配測試儀】
HK3560高速測試儀，電壓精度 0.00005V，內阻精度 0.01 毫歐
HQ3561標準型高速測試儀，電壓精度 0.0005V，內阻精度 0. 1 毫歐
HQ3560B精密型高速測試儀，電壓精度 0.00005V，內阻誤差 0. 01 毫歐
HQ3560D精密型動態高速測試儀，電壓精度 0.00005V，內阻精度 0. 1 毫歐
兼容靜態/動態測試
【測試效果】反復測試，效果極佳
【控制器件】7.5 寸觸摸屏，3 軸 PLC 編程器
【運動器件】分檔移位采用閉環步進電機，定位精準，同步皮帶輸送電芯防止電芯表面不被損傷
【供料】采用料斗方式供料，BT-1805/10/20B 一次性可投放 500PCS
【其他】 生產數量自動采集，顯示當前生產效率
【數據存儲】測試數據可使用 U 盤儲存
【設備調試】設備調試簡單，易學易懂自帶故障報警
【保修服務】本公司產品保修期為2年

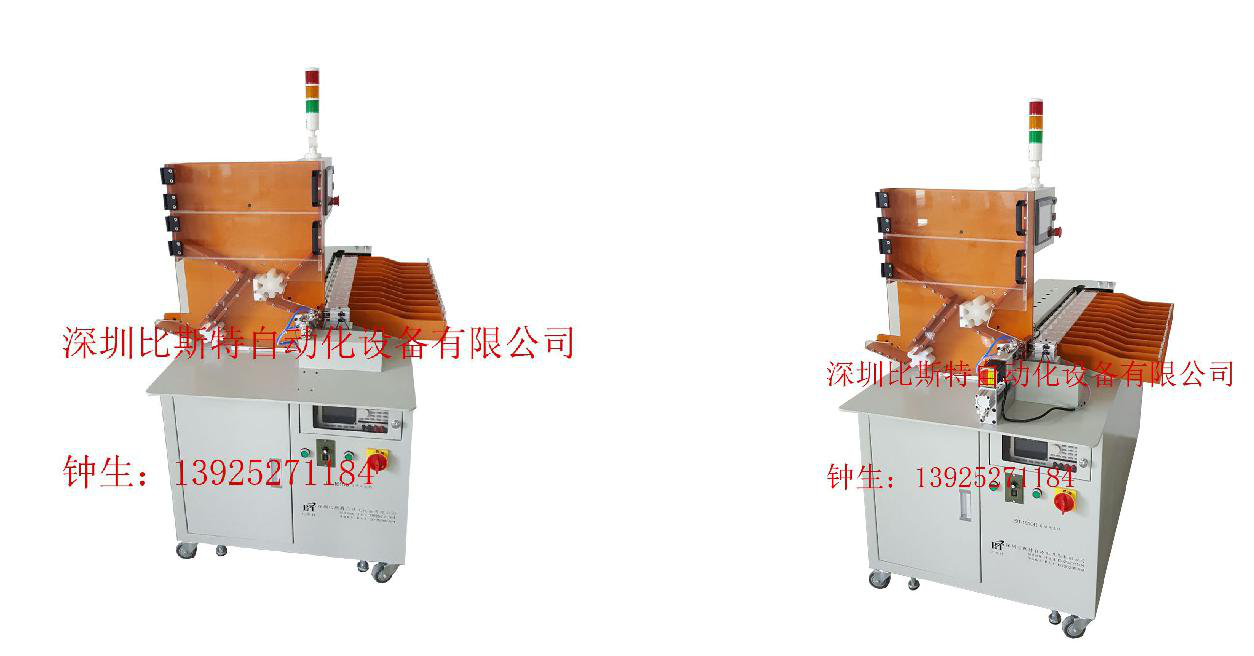

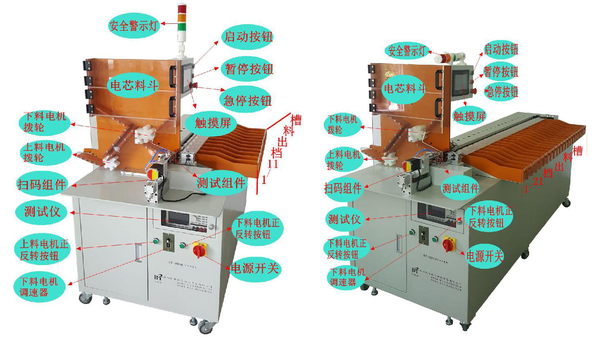

六、設備外形簡介
帶掃碼 BT-1810B 帶掃碼 BT-1820B
五、設備主要配件清單
| 名 稱 | 數量 | 型 號 | 生產廠家 |
| 移位閉環步進電機 | 1PCS | MS-57STE | XINJIE |
| 閉環電機驅動器 | 1PCS | DS542 | XINJIE |
| 觸摸屏 | 7.5 寸 | XINJIE | |
| PLC | 1PCS | MD-60 | XINJIE |
| 測試儀（選配） | 1PCS | HQ3561 HQ3560B HQ3560D HK3560 日置 HK3560/3562 | |
| 測試針 | 20PCS | PH-18M23L | |
| 送料電機 | 1PCS | 25W 調速 | 臺灣臺力 |
| 移位分檔皮帶 | 1PCS | H 型 | 西格林 |
| 氣動元件 | 1 套 | 亞德客.星辰 | |
| 開關電源 | 1PCS | 24V5A | 臺灣銘偉 |
| 開關電源 | 1PCS | 48V10A | 臺灣銘偉 |
| 機加配件 | 1 批 | 比斯特 | |
| 控制系統 | 1 套 | 比斯特 | |
| 機箱機架 | 1 臺 | 鋁合金機架，鈑金烤漆 | |
| 系統報警 | 1 套 | 臺灣士林 | 臺灣士林 |
六、隨機附送
內六角扳手 一套；開口扳手 2PCS ；PH-18M23L 測試針 20PCS ；螺絲刀大小各 1PCS
