當前位置：
一、主要功能
用 于 動 力 / 儲 能 電 池 組 的 自 動 化 生 產
適合大批量生產，產品一致性好，品質穩定
可定制電芯掃碼功能，數據庫儲存，生成條形碼追溯數據
二、產品參數

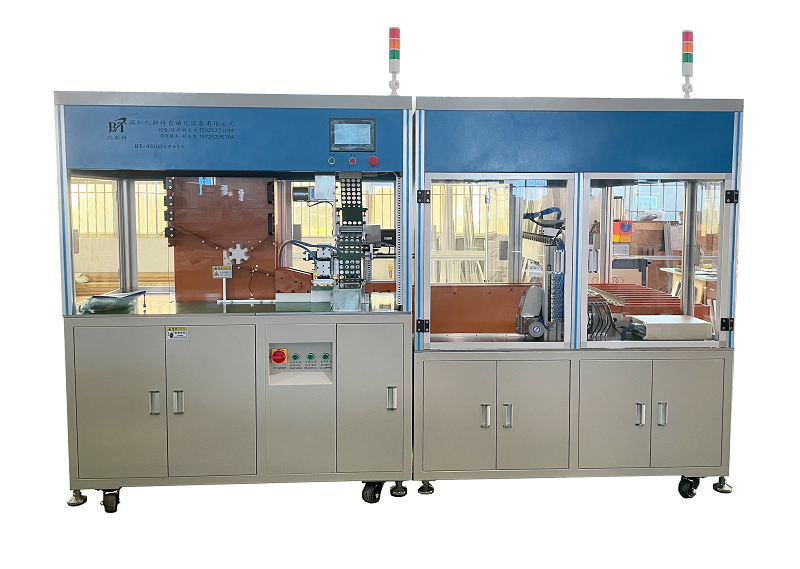

BT-CCD01電芯正負極檢測機參數
設備功能
| 針對圓柱電芯，采用攝像采集正負極數據，與樣 板對比正負極數量與正負極位置信息，快速分析 出結果(NG還是OK),并標示出NG的位置， 以達到對電池組進入點焊前的正負極確認工作，預 防因正負極位置錯誤引起的不良
| 設備功率
| AC220V 0.6KW 50/60HZ |
適應電芯范圍
| 圓柱電芯14430/14500/18500/18650/21700 | ||
檢測速度
| 400*300MM,如需更大需定制
| ||
適應檢測范圍
| 100PCS電芯/1.5S 100PCS/1.5s | ||
檢測精度
| 電芯未變形或未生銹，100% |
自動點焊機參數
設備功率
| AC220V 50/60HZ 4KW |
最大行程
| X 軸 ： 4 2 0 M M Y 軸 ： 2 6 0 M M Xaxis:420mm Yaxis:260mm |
使用氣壓
| 0.4-0.8Mpa,使用氣源時必須有過濾裝置， 確保氣流無水無雜質。
| ||
適合鎳片厚度
| 0.1MM-0.2MM (0.15-0.2MM厚度鎳片需開槽)
| ||
標配點焊電源
| BTH-10000A晶體管點焊電源，數量2臺
| ||
焊接輸出電流
| Max 10000A | 凸點焊鎳片0 . 21 - 0 . 4MM
| |
點焊數據導入
| CAD數據導入/點陣數據/人工輸入
| ||
適合點焊針
| 進口直徑1 . 7*100MM(焊點點焊)
| ||
動力 | 伺服電機
| ||
適合電芯
| 18650和21700通用
| 進口直徑4-4*6平頭焊針(凸點焊接使用)
| |
生產效率 | 約3000PCS-3500PCS電芯/小時
|
